Dobór siły trzymającej: praktyczne współczynniki bezpieczeństwa dla rzeczywistej produkcji

Decyzje dotyczące zamówień zbiorczych często kończą się niepowodzeniem lub sukcesem w jednym punkcie: czy wybrany urządzenia do podnoszenia próżniowego nadal „trzyma się” po wibracjach, mikroprzeciekach, zakurzonych powierzchniach i zmienności pracy operatora, które pojawiają się drugiego dnia. Solidna metoda doboru rozpoczyna się od teoretycznej siły trzymania, a następnie stosuje konserwatywne współczynniki obniżania wartości znamionowych i współczynniki bezpieczeństwa, aby uwzględnić rzeczywiste warunki instalacji.

Zasada działania estymacji

• Teoretyczna siła trzymania ≈ (różnica ciśnień) × (efektywna powierzchnia ssania).
• Następnie obniż wartości znamionowe ze względu na stan powierzchni, podatność panewki, niewspółosiowość i dynamikę prowadzenia (przyspieszenie/uderzenie).
• Zaplanuj współczynnik bezpieczeństwa co najmniej 2:1 do stabilnych, dobrze scharakteryzowanych obciążeń; stosuj wyższe współczynniki, gdy powierzchnie są zaolejone, teksturowane, porowate lub gdy ścieżka obsługi obejmuje szybkie uruchamianie/zatrzymywanie.

Podczas naszych własnych integracji w JingShi zazwyczaj sprawdzamy dobór za pomocą krótkiego testu „przesunięcia w najgorszym przypadku”: zimny start, zakurzona powierzchnia, maksymalny zasięg i powtarzane cykle — ponieważ to właśnie tam sprawdzana jest niezawodność na poziomie zaopatrzenia, a nie w warunkach laboratoryjnych.

Poziom podciśnienia a przepływ: co kupujący powinni określić (i dlaczego ma to znaczenie)

Dwa systemy mogą wykazywać ten sam odczyt podciśnienia, ale w przypadku nieszczelności zachowują się zupełnie inaczej. W przypadku odbiorców hurtowych najbardziej przydatny zestaw specyfikacji obejmuje zarówno poziom podciśnienia (podciśnienie), jak i przepływ ewakuacji (jak szybko system osiąga i utrzymuje próżnię w przypadku nieszczelności).

Jeśli dla Twojej linii priorytetem jest czas taktu, poproś o „czas osiągnięcia próżni roboczej” przy określonym stanie nieszczelności. Ta pojedyncza miara często pozwala lepiej przewidzieć przepustowość niż wartości szczytowej próżni.

Wybór przyssawki: mieszanka, kształt i strategia uszczelnienia krawędzi

W przypadku obróbki blachy wybór przyssawki jest decyzją inżynierską, a nie preferencją katalogową. Niewłaściwy skład przyssawki lub geometria wargi mogą zmniejszyć rzeczywistą siłę trzymania, nawet jeśli podciśnienie manometru wygląda na „dobre”, szczególnie w przypadku arkuszy zaolejonych lub lekko teksturowanych.

Kwestie związane z wyborem, które mają wpływ na czas sprawności

• Zgodność związków: oleje, chłodziwa i środki czyszczące mogą utwardzać lub pęcznieć niektóre elastomery.
• Geometria warg: cienkie wargi uszczelniają się szybciej na gładkiej płycie; profile wielowargowe lub głębsze tolerują łagodną fakturę i falistość.
• Średnica miseczki a lokalna sztywność: bardzo duże miseczki mogą przenikać przez mikrofale i przeciekać; wiele mniejszych filiżanek może być bardziej tolerancyjnych.
• Reguła odległości od krawędzi: Trzymaj przyssawki z dala od krawędzi arkusza i wycięć, aby uniknąć nagłych wycieków podczas podnoszenia.

Konfigurując układy, stawiamy na „najpierw niezawodność uszczelnienia”, a następnie optymalizujemy wzór pod kątem szybkości, ponieważ stabilne uszczelnienie ogranicza alarmy, przeróbki i wahania operatora w godzinach szczytu zmiany.

Zarządzanie wyciekami: projektowanie pod kątem mikroszczelin, a nie doskonałych powierzchni

Większość incydentów związanych z obsługą próżni nie jest spowodowana całkowitą awarią; pochodzą ze stopniowego zaniku próżni z powodu mikroszczelin (tekstura powierzchni, zadziory, niedoskonała płaskość lub niewspółosiowość). Niezawodność na poziomie zaopatrzenia wymaga aktywnego zarządzania wyciekami.

Konstruktywne środki projektowe

• Niezależne strefy (obwody podzielone na segmenty), dzięki czemu jedna przeciekająca miska nie powoduje zapadnięcia się całego układu.
• Zawory zwrotne/zwrotne na poziomie kubka lub strefy zapobiegające przepływowi zwrotnemu w przypadku utraty szczelności kubka.
• Zbiorniki próżniowe, aby zyskać na czasie podczas przejściowych zdarzeń separacji (np. wibracji podczas podróży).
• Testy akceptacyjne stopnia nieszczelności podczas FAT/SAT, nie tylko statyczne testy „wstrzymaj”.

Jeśli zamawiasz w dużych ilościach, nalegaj na powtarzalną listę kontrolną rozruchu: zmierzony czas wycieku od podciśnienia roboczego do progu alarmowego, za każdym razem przy tej samej płytce testowej i warunkach zanieczyszczenia.

Logika sterowania i bezpieczeństwa: progi alarmowe zapobiegające uciążliwym zatrzymaniom

System monitorowania podciśnienia jest tak skuteczny, jak jego progi i logika reakcji. Kupujący często żądają „alarm czujnika podciśnienia”, ale prawdziwą wartością jest to, jak system reaguje na powolne wycieki w porównaniu z nagłą utratą uszczelnienia.

Zalecane elementy logiczne do zastosowań przemysłowych

• Dwa progi: alarm wstępny (ostrzeżenie operatora) i alarm krytyczny (strategia stop/hold).
• Wykrywanie szybkości zmian: szybsza reakcja na nagłą stratę; tolerancyjne filtrowanie niewielkich oscylacji.
• Blokada „zezwolenia na podnoszenie”: uniemożliwia podnoszenie do czasu ustabilizowania się próżni przez określony czas przebywania.
• Niezawodne zachowanie przy utracie zasilania (np. wielkość rezerwy zaworów zwrotnych) dostosowana do oceny ryzyka zakładu.

Staramy się, aby te ustawienia były praktyczne: zbyt czułe i powodują uciążliwe przestoje; zbyt zrelaksowany i tracisz margines bezpieczeństwa. Dobrze dostrojony system spełnia jedno i drugie — chroni ładunek i chroni przepustowość.

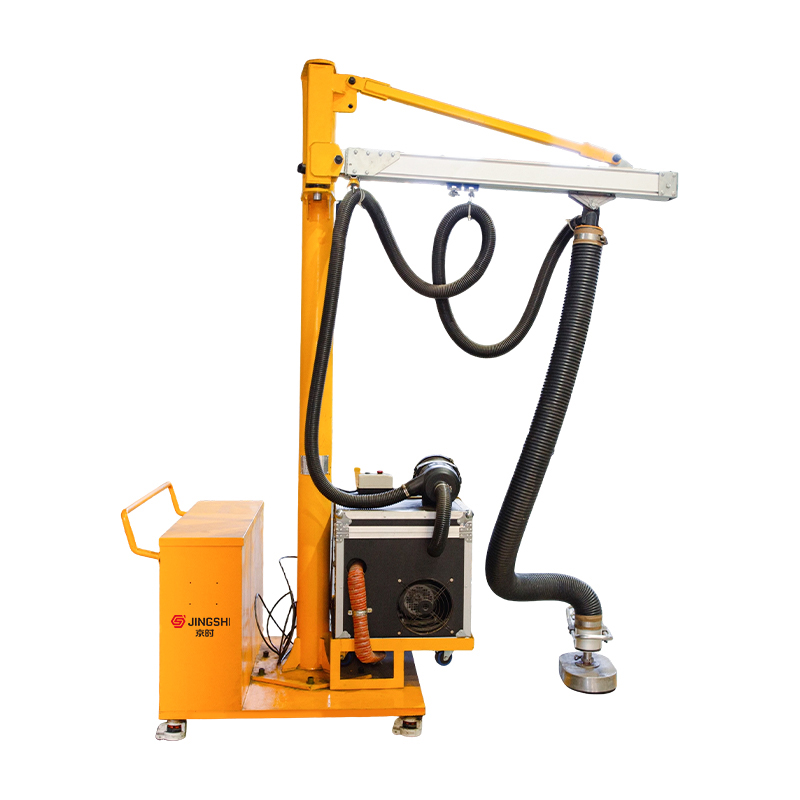

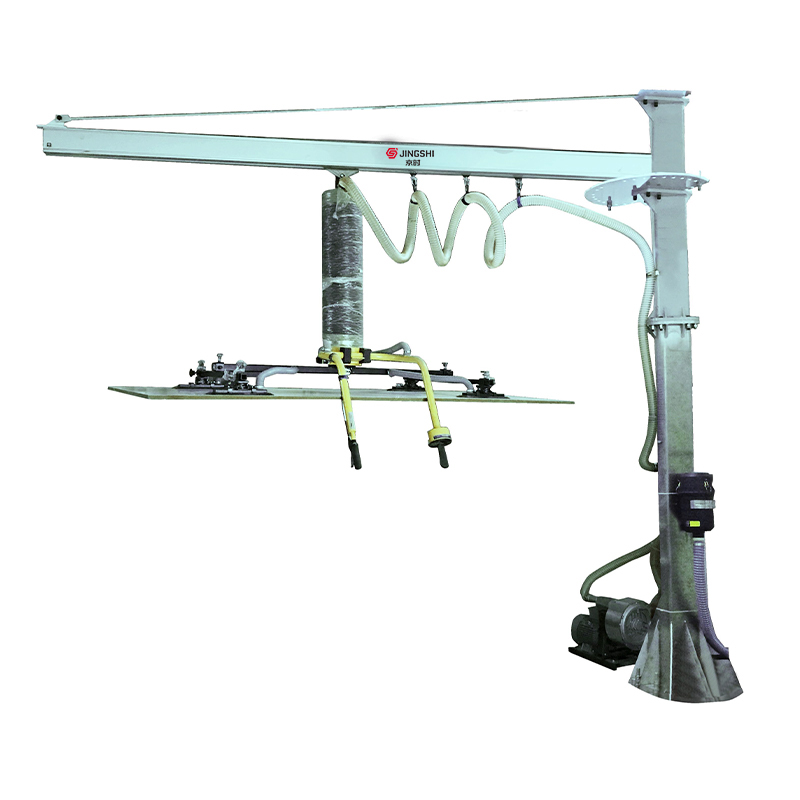

Naprawiono vs. Mobile vs. Portable: wybór na podstawie przepływu, a nie preferencji

W przypadku nabywców masowych wyposażających wiele stanowisk „typ” podnośnika podciśnieniowego powinien zależeć od przepływu materiału, częstotliwości podnoszenia i stopnia zmienności geometrii przedmiotu obrabianego – a nie tylko od tego, czy dostępne są suwnice.

Jeśli Twoim celem jest standaryzacja między zakładami, dostosuj się do wymiennych modułów kubków i spójnej filozofii sterowania; upraszcza szkolenia, części zamienne i uruchamianie w różnych lokalizacjach.

Integracja dźwigu i manipulatora: zapobieganie obrotom, skręcaniu i obciążeniu poza osią

Kiedy podnośniki próżniowe są używane z dźwigami lub manipulatorami, czynnikiem ograniczającym często nie jest siła podciśnienia, ale stabilność ładunku. Kołysanie i skręcanie zwiększają obciążenia dynamiczne i mogą powodować chwilowe zaburzenia uszczelnienia, szczególnie w przypadku dużych arkuszy.

Punkty integracji należy określić z góry

• Mechaniczne zabezpieczenia przed obrotem (blokady obrotowe, ramiona prowadzone lub moduły kontrolowanego obrotu).
• Możliwość dostosowania środka ciężkości: przesuwne haki, regulowane belki poprzeczne lub strefowe miseczki w celu dopasowania do rodzin części.
• Prowadzenie kabli i węży, które pozwala uniknąć zaczepów w całej powłoce podnoszenia.
• Granice przyspieszenia lub wskazówek operatora, aby zmniejszyć obciążenie udarowe podczas jazdy.

Z punktu widzenia kupującego te elementy integracyjne to miejsca, w których projekty „tego samego podnośnika, innej zatoki” zwykle się różnią. Standaryzuj interfejs, a standaryzujesz wydajność.

Rzeczywistość powierzchniowa: powłoki, folie, pył zadziorowy i ukryci zabójcy fok

Środowiska blaszane powodują zmienność uszczelek, która jest rzadko dokumentowana na rysunkach: folie ochronne, pozostałości proszku, pył z mikrozadziorami, kondensacja i przenoszenie smaru. Czynniki te zmieniają zarówno tarcie, jak i szczelność na krawędzi miseczki.

Praktyczne rozwiązania ograniczające przestoje

• Zdefiniuj dozwolone okno stanu powierzchni (np. „dopuszczalny lekki film olejowy”, ale nie gromadzenie się ani kapanie).
• Dodaj proste etapy wstępnego wycierania lub przedmuchu, gdy nie da się uniknąć zadziorów; często poprawia uszczelnienie bardziej niż zwiększenie rozmiaru pompy.
• Podczas obsługi arkuszy wzorzystych, szczotkowanych lub lekko tłoczonych należy używać miseczek zaprojektowanych tak, aby tolerowały drobne tekstury.
• Sprawdź kubki jako materiał eksploatacyjny : zużycie warg i mikropęknięcia mogą po cichu zwiększyć stopień wycieku.

Jeśli udostępnisz typową obróbkę powierzchni i folie, możemy odpowiednio skonfigurować materiały i strefy przyssawek — drobne wybory w tym przypadku zwykle powodują znaczny wzrost niezawodności.
